Caixas acústicas T-18 - Projeto e passo a passo da montagem.

               Esta é a caixa para sub-grave T- 18, fiz algumas modificações do projeto abaixo, mas respeitando as medidas e a litragem para que nada mudasse em termo de resposta. A primeira modificação foi com as alças, recortando a madeira lateral substituindo assim as alças de ferro e também reforcei internamente com sarrafos todas as junções das madeiras usadas na construção, dando assim uma melhor fixação entre as partes, eliminando qualquer possibilidade de vibração. A moldura da tela foi com sarrafo de cedrinho na medida de 2 x 4 cm fixadas na própria caixa. A segunda camada do painel do altofalante deixei como guia de centralização.



Projeto T-18

                Antes de começar a construir uma caixa, temos que estar atentos na sequência da montagem para que não aconteça de chegar ao ponto de você pregar uma e não ter como pregar a outra madeira, isto é, ficar sem espaço. Para que isto não ocorra, preparei um passo a passo da montagem desta caixa, que não é complexa, e vai te dar a certeza que vai prevalecer todas as medidas do projeto e que todas as partes estarão bem fixadas, evitando qualquer vibração. Para fixar, podemos usar tanto pregos como parafusos, o que não pode faltar é cola de madeira na união das peças, evite usar pouca cola.

1 - Comece fixando a base com as laterais e o fundo e logo a seguir coloque a rampa inferior.

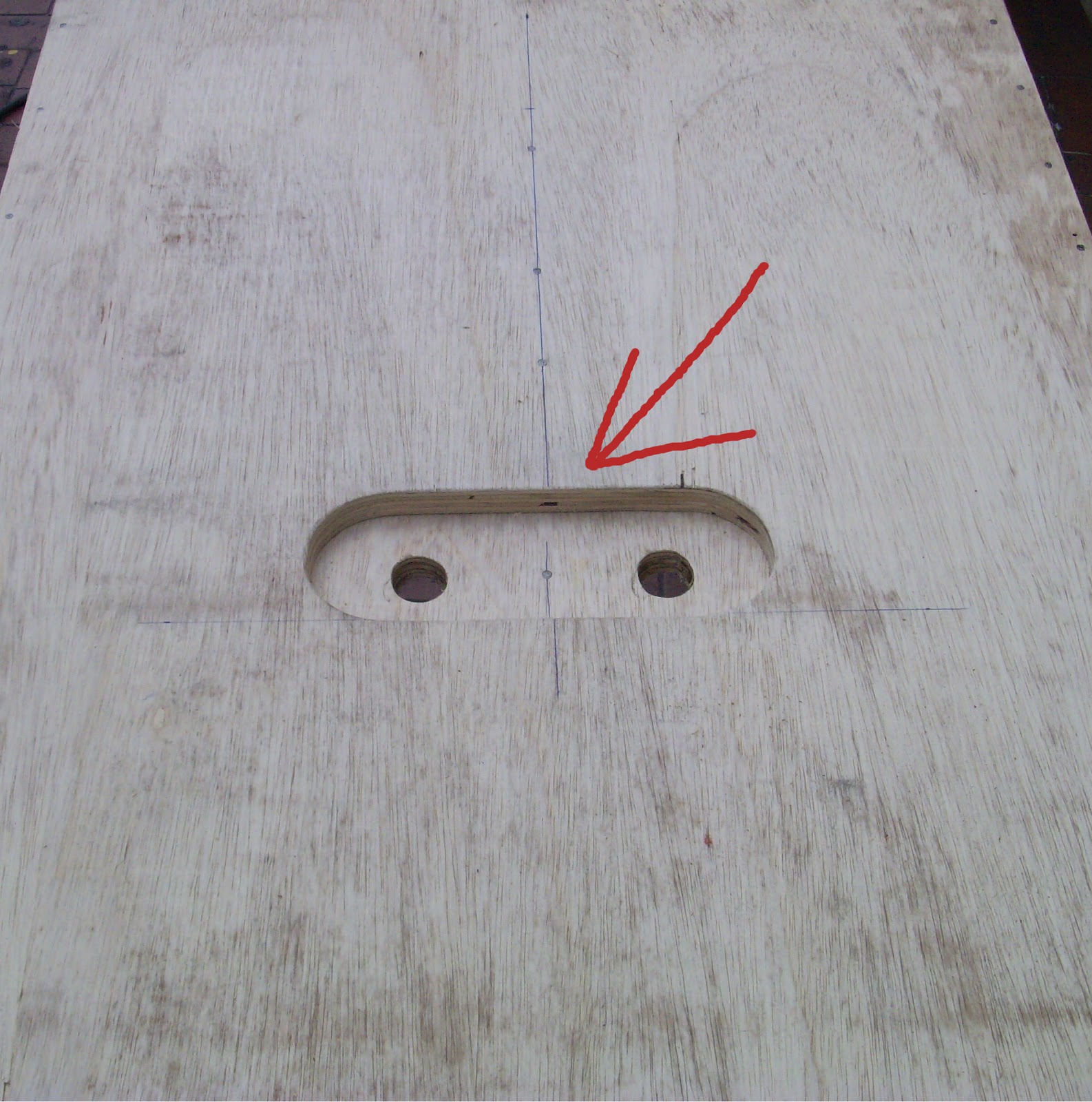

2 - Seguindo rigorosamente pelo projeto, faça as marcações onde vão ser fixadas as madeiras internas da  caixa e copie externamente para servir de guia para os pregos ou parafusos, isto vai facilitar muito na montagem, e logo após, faça o corte para o espelho dos conectores comercializados ou na própria madeira como foi construida nesta caixa acústica.

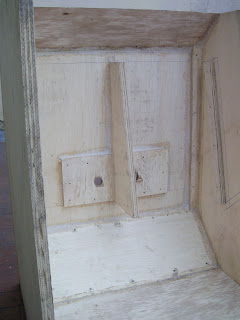

3 - Cole os sarrafos internos da rampa traseira e fixe a rampa superior e também o reforço central da rampa, e depois misture pó de serra com cola de madeira e faça uma vedação em todas as peças já fixadas e espere secar para dar prosseguimento da montagem.





















4 - Pinte com batida de pedra a parte interna traseira da caixa antes de fixar a rampa. Após secar o batida de pedra coloque a rampa traseira.

5 - Faça o corte das alças, se for comercializadas, corte de acordo com suas medidas, no caso desta montagem eu fiz um recorte personalizado e em seguida pregue a tampa superior da caixa.

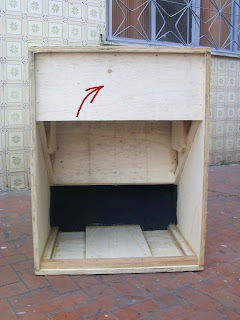

6 - Após pregar a tampa cole os sarrafos seguindo o desenho interno do gabinete, das alças se estiver usando este tipo personalizado, e na tampa superior, pregue em cada lado uma madeira de 16cm de largura, com o comprimento que vai da tampa frontal até a rampa superior.

7- Coloque um sarrafo de cedrinho 2 x 4cm com 1cm de recuo para ficar como moldura da tela e também pregue os sarrafos para reforçar a trava inferior entre as laterais e a base da caixa e uma madeira centralizada de 25,4cm de largura com o comprimento que vai da moldura até a rampa inferior. Feito isto fixe o painel frontal superior.

8 - O próximo passo será fixar o painel do altofalante na caixa e sobre este coloque o painel guia. Tenha o cuidado de colocar bem centralizado este segundo painel como guia, seu furo é equivalente ao diametro total do falante com uma folga de aproximadamente 2mm.

9 - Para terminar a montagem, complete a colocação da moldura da tela do jeito que está na ilustração e com uma lixadeira arredonde os cantos para começar o processo da pintura.
